   Untuk mengimplementasikan fungsi yang lebih komplex dalam limit bandwidth. Biasanya digunakan oleh admin warnet untuk membatasi satu arah koneksi untuk download maupun untuk upload. Cara membuat queue tree sering dibilang agak rumit oleh orang oleh karena itu orang lebih banyak memilih simple queue.

          II. Alat dan Bahan

-          Laptop

-          Kabel

-          Winbox

-          Koneksi Internet atau Wifi

-          Routerboard Mikrotik (RB941)

         III. Langkah-langkah konfigurasinya:

a.       Langkah pertama konfigurasi Queue Tree

 Pemberian Ip Address :

Ip address Router = 192.168.10.1/24

Ip address Wireless = 192.168.137.2/24

b. Pemberian Ip Dns : 8.8.8.8 8.8.4.4 lalu ceklis tanda "Allow"

c. Ip Route Gateway = 192.168.137.1

d. jika sudah klik firewall => Mangle

1.       Lalu buat TCP:

=> Kolom general => chain=forward => src. Address=192.168.10.0/24 => protocol=6 (tcp)

=> Kolom action => action => mark connection => new connection mark => conn-tcp => beri ceklis pada “passthrough”

2.       Lalu pembuatan cabang :

=> Kolom general => chain=forward => connection mark=conn-tcp

=> Kolom action => action => mark packet => new connection mark => packet-tcp => pada “passthrough” tidak beri ceklis

3.       Lalu pembuatan UDP:

=> Kolom general => chain=forward => src. Address=192.168.10.0/24 => protocol=Udp

=> Kolom action => action => mark connection => new connection mark => conn-udp => kemudian beri ceklis pada “passthrough”

4.       Lalu pembuatan cabang:

=> Kolom general => chain forward => connection mark=conn-udp =>

=> Kolom action => action => mark packet => new connection mark => packet-udp => tidak diceklis “passthrough”

5.       Lalu membuat Icmp:

=> Kolom general => chain=forward => src. Address=192.168.10.0/24 => protocol=icmp

=> Kolom action => action => mark connection => new connection mark => conn-icmp => kemudian ceklis “passthrough”

6.       Lalu pembuatan cabang:

=>  Kolom general => chain=forward =>connection mark => conn-icmp

=> Kolom action => action => mark packet => new connection mark => packet-icmp => tidak beri ceklis “passthrough”

7.       Lalu pembuatan mangle sisa:

=> Kolom general => chain=forward => src. Address=192.168.10.0/24

=>  Kolom action => action =>mark connection => new connection mark => conn-sisa => beri ceklis pada “passthrough”

8.       Lalu pembuatan cabang:

=>  Kolom general => chain=forward => connection mark => conn-sisa

=>  Kolom action => action => mark packet => new connection mark => packet-sisa => tidak diberi ceklis “passthrough”

9.       Lalu pembuatan Queue:

=>  Pembuatan Total Download

Nama : Total download

Parent : ether2

Max Limit : 16k

=>  Pembuatan Total Upload

Nama : Total Upload

Parent : wlan1

Max Limit : 16k

10.   Lalu pembuatan Queue Tree:

a.       Queue tree TCP

=>  Queue TCP Download

Nama : Download-tcp

Parent : Total Download

Packet Marks : packet-tcp

Limit : 8K

Max : 16k

=>  Queue TCP Upload

Nama : Upload-tcp

Parent : Total Upload

Packet Marks : Packet-tcp

Limit : 8k

Max : 16k

b.      Queue tree udp

=>  Queue UDP Download

Nama : Download-udp

Parent : Total download

Packet Marks : packet-udp

Limit : 8k

Max : 16k

=>  Queue udp upload

Nama : upload-udp

Parent : Total upload

Packet Marks : packet-udp

Limit : 8k

Max : 16k

c.       Queue Tree ICMP

=>  Queue ICMP Download

Nama : download-icmp

Parent : total download

Packet Marks : packet-icmp

Limit : 8k

Max : 16k

=>  Queue ICMP Upload

Nama : Upload-icmp

Parent : Total Upload

Packet Marks : packet-icmp

Limit : 8k

Max : 16K

d.      Queue Tree Sisa

=>  Queue sisa Download

Nama : download-sisa

Parent : Total Download

Packet Marks : packet-sisa

Limit : 8k

Max : 16k

=>  Queue sisa Upload

Nama : Upload-sisa

Parent : Total Upload

Packet Marks : Packet-sisa

Limit : 8k

Max : 16k

11.   Konfigurasi DHCP-server

 DCHP setup => interface Wlan (Wireless) => Next terus hingga selesai

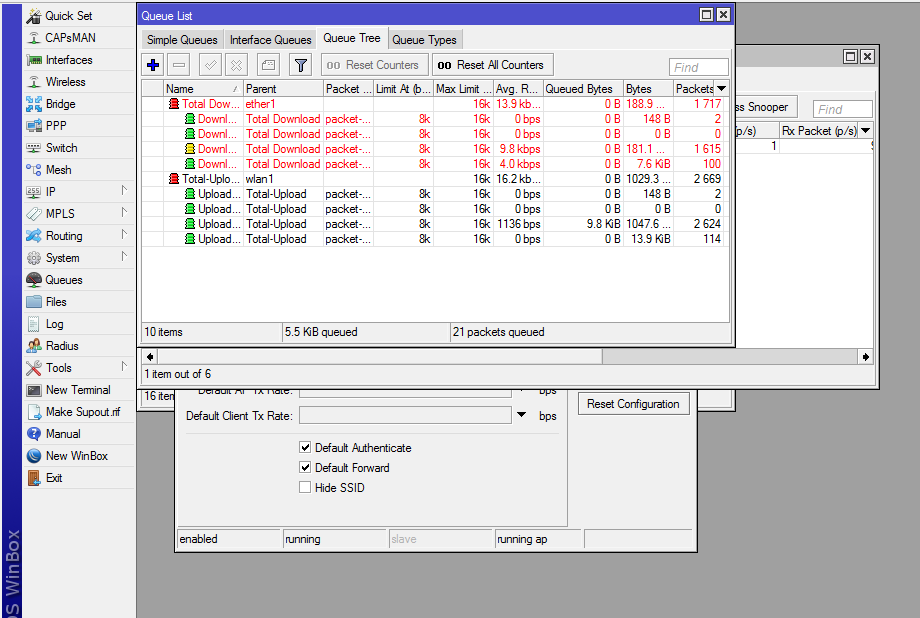

12.   Test Konfigurasi

=>  pada client dengan koneksi terhubung ke wireless yang dibuat
