Nama : Yada Aulia
SuperLab 02
Tgl: 19 Nov 2016
Kelas : XII TKJ 2
SK/SD :
No. Jobsheet : 12
Guru:
bangmaman.web.id


 I. Topologi


II. Tujuan Lab

     - Agar setiap PC dapat mengakses internet dengan menggunakan server internet
     - Dapat menerjemahkan alamat IPv4 dari IP private ke IP public agar dapat akses internet

III. Materi Lab
    - Konfigurasikan router dengan menggunakan EIGRP untuk menghubungkan beberapa router.
    - Konfigurasi static NAT untuk bagian sebelah kiri dan sebelah kanan, berguna untuk menerjemahkan alamat ipv4 dari ip private ke ip public agar bisa akses ke internet.
   - Konfigurasi VLANdengan trunk dan menghubungkan ke router dengan encapsulation

IV. Berikut Langkah Konfigurasi
 Konfigurasi pertama yang akan kita lakukan adalah konfigurasi di IDN-R1dan IDN-R2

IDN-R1 fa0/0 12.12.12.1/24      se2/0 13.13.13.1/24       fa1/0 111.111.111.1/24
IDR-R2 fa0/0 11.11.11.1/24       fa1/0 12.12.12.2/24

 a. IDN-R1
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname IDN-R1
IDN-R1(config)#int fa0/0
IDN-R1(config-if)#no sh

IDN-R1(config-if)#ip address 12.12.12.1 255.255.255.0
IDN-R1(config-if)int fa1/0
IDN-R1(config-if)#no sh
IDN-R1(config-if)#ip address 111.111.111.1 255.255.255.0
IDN-R1(config-if)#int se2/0
IDN-R1(config-if)#no sh
IDN-R1(config-if)#clock rate 56000
IDN-R1(config-if)#ip address 13.13.13.1 255.255.255.0
IDN-R1(config-if)#exit
IDN-R1(config)#do sh ip int br
b. IDN-R2
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname IDN-R1
IDN-R1(config)#int fa0/0
IDN-R1(config-if)#no sh

IDN-R1(config-if)#ip address 12.12.12.1 255.255.255.0
IDN-R1(config-if)int fa1/0
IDN-R1(config-if)#no sh
IDN-R1(config-if)#ip address 111.111.111.1 255.255.255.0
IDN-R1(config-if)#int se2/0
IDN-R1(config-if)#no sh
IDN-R1(config-if)#clock rate 56000
IDN-R1(config-if)#ip address 13.13.13.1 255.255.255.0
IDN-R1(config-if)#exit
IDN-R1(config)#do sh ip int br

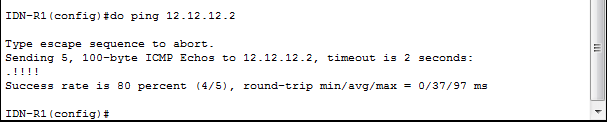

Pada tahap ini pastikan IDN-R1 bisa ping ke IDN-R2 (12.12.12.2)

Selanjutnya Konfigurasikan EIGRP 100 pada IDN-R1 dan IDN-R2
IDN-R1(config)#router eigrp 100
IDN-R1(config-router)#net 12.12.12.0
IDN-R1(config-router)#net 13.13.13.0
IDN-R1(config-router)#net 111.111.111.0
IDN-R1(config-router)#no auto-summary

IDN-R2(config)#router eigrp 100
IDN-R2(config-router)#net 11.11.11.0
IDN-R2(config-router)#net 12.12.12.0
IDN-R2(config-router)#no auto-summary

Lalu setting ip address PC dengan ip berikut ini

IDN-PC1 => ip address : 111.111.111.2 => subnetmask : 255.255.255.0 => gateway : 111.111.111.1 => dns : 11.11.11.2
IDN-PC2 => ip address : 111.111.111.3 => subnetmask : 255.255.255.0 => gateway : 111.111.111.1 => dns : 11.11.11.2

 Pada tahap ini pastikan PC1 dan PC2 bisa melakukan ping ke gatewaynya (111.111.111.1)

Selanjutnya Konfigurasi static NAT
konfigurasi default route dan static nat pada IDN-R1
IDN-R1(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.2
IDN-R1(config)#ip nat inside source static 111.111.111.2 12.12.12.12
IDN-R1(config)#int fa1/0
IDN-R1(config)#ip nat inside
IDN-R1(config)#int fa0/0
IDN-R1(config)#ip nat outside

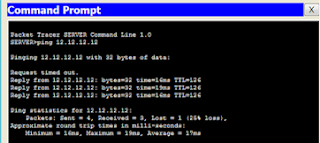

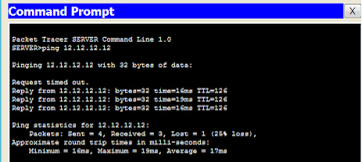

Lakukan verifikasi dengan melakukan ping dari IDN-Server1 ke ip 12.12.12.12
selanjutnya konfigurasi NAT

Konfigurasikan ip address pc dan server dengan ip berikut ini.
IDN-PC7 => ip address : 143.143.143.2 => subnetmask : 255.255.255.0 => gateway : 143.143.143.1 => dns : 11.11.11.2
IDN-PC8 => ip address : 143.143.143.3 => subnetmask : 255.255.255.0 => gateway : 143.143.143.1 => dns : 11.11.11.2


Konfigurasikan static nat


IDN-R4 => Fa0/0 : 143.143.143.1/24 => Fa1/0 : 45.45.45.4/24 => Se2/0 : 34.34.34.4/24
IDN-R5 => Fa0/0 : 45.45.45.5/24 => Fa1/0 : 20.20.20.1/24

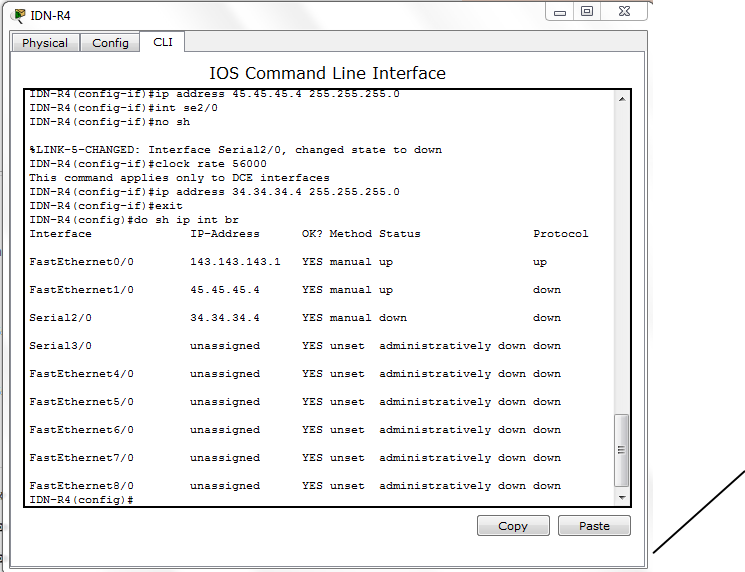

a. IDN-R4
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname IDN-R4
IDN-R4(config)#int fa0/0
IDN-R4(config-if)#no sh
IDN-R4(config-if)#ip address 142.143.143.1 255.255.255.0
IDN-R4(config-if)int fa1/0
IDN-R4(config-if)#no sh
IDN-R4(config-if)#ip address 45.45.45.4 255.255.255.0
IDN-R4(config-if)#int se2/0
IDN-R4(config-if)#no sh
IDN-R4(config-if)#clock rate 56000
IDN-R4(config-if)#ip address 34.34.34.4 255.255.255.0
IDN-R4(config-if)#exit
IDN-R4(config)#do sh ip int br

b. IDN-R5
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname IDN-R5
IDN-R5(config)#int fa0/0
IDN-R5(config-if)#no sh

IDN-R5(config-if)#ip address 45.45.45.5 255.255.255.0
IDN-R5(config-if)int fa1/0
IDN-R5(config-if)#no sh
IDN-R5(config-if)#ip address 20.20.20.1 255.255.255.0
IDN-R5(config-if)#exit
IDN-R5(config)#do sh ip int br
Pastikan IDN-R4 bisa ping ke IDN-R5


Buat routing EIGRP pada setiap router yang ada
a. IDN-R4
IDN-R4(config)#router eigrp 100
IDN-R4(config-router)#net 143.143.143.0
IDN-R4(config-router)#net 45.45.45.0
IDN-R4(config-router)#net 34.34.34.0
IDN-R4(config-router)#no auto-summary


b. IDN-R5
IDN-R5(config)#router eigrp 100
IDN-R5(config-router)#net 45.45.45.0
IDN-R5(config-router)#net 20.20.20.0
IDN-R5(config-router)#no auto-summary

Selanjutnya konfigurasi static nat
IDN-R4(config)#ip route 0.0.0.0 0.0.0.0 45.45.45.5
IDN-R4(config)#ip nat inside source static 143.143.143.2 45.45.45.45
IDN-R4(config)#int fa0/0
IDN-R4(config)#ip nat inside
IDN-R4(config)#int fa1/0
IDN-R4(config)#ip nat outside

ping pada IDN-Server2
selanjutnya kofnigurasi Vlan
Konfigurasikan ip address pada PC3 - PC6
PC3 => address : 100.100.100.2 => subnetmask : 255.255.255.0 => gateway : 100.100.100.1 => dns : 11.11.11.2
PC4 => address : 100.100.100.3 => subnetmask : 255.255.255.0 => gateway : 100.100.100.1 => dns : 11.11.11.2
PC5 => address : 200.200.200.2 => subnetmask : 255.255.255.0 => gateway : 200.200.200.1 => dns : 20.20.20.2
PC6 => address : 200.200.200.3 => subnetmask : 255.255.255.0 => gateway : 200.200.200.1 => dns : 20.20.20.2

Konfigurasi VLAN di IDN-SW2 kemudian di trunk pada port Fa0/5 yang menuju IDN-R3
IDN-SW2(config)#vlan 100
IDN-SW2(config-vlan)#name semarang
IDN-SW2(config)#vlan 200
IDN-SW2(config-vlan)#name jakarta
IDN-SW2(config)#int fa0/5
IDN-SW2(config-if)#switchport mode trunk
Juga interfaces ke VLAN
IDN-SW2(config)#int fa0/1
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 100
IDN-SW2(config)#int fa0/2
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 100
IDN-SW2(config)#int fa0/3
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 200
IDN-SW2(config)#int fa0/4
IDN-SW2(config-if)#switchport mode access
IDN-SW2(config-if)#switchport access vlan 200

Konfigurasi trunk dot1q pada router IDN-R3
IDN-R3(config)#int fa0/0
IDN-R3(config-if)#no sh
IDN-R3(config-if)#int fa0/0.100
IDN-R3(config-subif)#encapsulation dot1q 100
IDN-R3(config-subif)#ip address 100.100.100.1 255.255.255.0
IDN-R3(config-if)#int fa0/0.200
IDN-R3(config-subif)#encapsulation dot1q 200
IDN-R3(config-subif)#ip address 200.200.200.1 255.255.255.0
Selanjutnya konfigurasi routing IDN-R3
IDN-R3(config)#router eigrp 100
IDN-R3(config-router)#net 13.13.13.0
IDN-R3(config-router)#net 34.34.34.0
IDN-R3(config-router)#no auto-summary

atur DNS yang ada di IDN-Server1 dan IDN-Server2
jika sudah melakukan konfigurasi, kita lakukan vertifikasi DNS Server dan Web server dengan cara akses web server IDN-Server1 dan IDN-Server2 pada IDN-PC1
