RIP version 2
|
Nama : Yada Aulia
|
Rip Version 2
|
Tgl: 19 Nov 2016
|
|
Kelas : XII TKJ 2
|
SK/SD :
|
|
|
No. Jobsheet : 15
|
Guru:
bangmaman.web.id
|
I. Topologi
Routing Information Protocol (RIP) adalah sebuah protokol routing
dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN
(Wide Area Network). Oleh karena itu protokol ini diklasifikasikan
sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing.
Karena kekurangan RIP asli spesifikasi, RIP versi 2 (RIPv2) dikembangkan
pada tahun 1993 dan standar terakhir pada tahun 1998. Ini termasuk
kemampuan untuk membawa informasi subnet, sehingga mendukung Classless Inter-Domain Routing
(CIDR). Untuk menjaga kompatibilitas, maka batas hop dari 15 tetap.
RIPv2 memiliki fasilitas untuk sepenuhnya beroperasi dengan spesifikasi
awal jika semua protokol Harus Nol bidang dalam pesan RIPv1 benar
ditentukan. Selain itu, aktifkan kompatibilitas fitur memungkinkan
interoperabilitas halus penyesuaian.
II. Langkah Konfigurasi
Ip address
PC0 : 192.168.10.2/24, gateway 192.168.10.1
PC1 : 192.168.20.2/24, gateway 192.168.20.1
PC2 : 192.168.30.2/24, gateway 192.168.30.1
R1 : fa0/0 => 10.10.10.1/30, fa0/1 => 192.168.10.1/24
R2 : fa0/0 => 10.10.10.2/30, fa0/1 => 20.20.20.1/24, fa0/1/0 => 192.168.20.1/24
R3 : fa0/0 => 20.20.20.2/30, fa0/1 => 192.168.30.1/24
1. Setting R1
R1#enable
R1#configure terminal
Enter configuration commands, one per line. End withb CNTL/Z
R1(config)#int fa0/0
R1(config-if)#ip address 10.10.10.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#int fa0/1
R1(config-if)#ip address 192.168.10.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 10.10.10.0
R1(config-router)#network 192.168.10.0
R1(config-router)#no auto-summary
R1(config-router)#exit
R1(config)#do wr
Building configuration...
[OK]
2. Setting R2
Setting R2
R2#enable
R2#configure terminal
Enter configuration commands, one per line. End withb CNTL/Z
R2(config)#int fa0/0
R2(config-if)#ip address 10.10.10.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int fa0/1
R2(config-if)#ip address 20.20.20.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int fa0/1/0
R2(config-if)#ip address 192.168.20.1 255.255.255.0
R2(config-if)#no sh
R2(config-if)#exit
R2(config)#router rip
R2(config-if)#version 2
R2(config-router)#network 10.10.10.0
R2(config-router)#network 20.20.20.0
R2(config-router)#network 192.168.20.0
R2(config-router)#no auto-summary
R2(config-router)#exit
R2(config)#do wr
Building configuration...
[OK]
3. Setting R3
R3#enable
R3#configure terminal
Enter configuration commands, one per line. End withb CNTL/Z
R3(config)#int fa0/0
R3(config-if)#ip address 20.20.20.2 255.255.255.0
R3(config-if)#no sh
R3(config-if)#int fa0/1
R3(config-if)#ip address 192.168.30.1 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exit
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#network 20.20.20.0
R3(config-router)#network 192.168.30.0
R3(config-router)#no auto-summary
R3(config-router)#exit
R3(config)#do wr
Building configuration...
[OK]

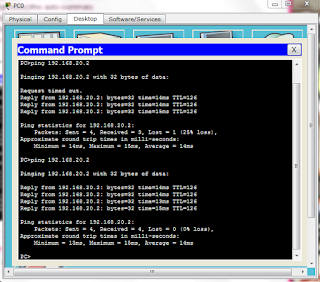

III. Test Konfigurasi
